Описание
Характеристики блочно-модульной насосной станции:
Насос: Zvezda RUS
Производительность (м3/ч): до 10000
Напор (м): до 150
Полная автоматизация всех процессов и автономность. Встроенная система автоматики сама включает/отключает насосы в зависимости от давления или расхода, контролирует аварии и может удаленно передавать данные диспетчеру.
Исполнения для любых климатических условий. Станции могут работать в температурном диапазоне от -50°C до +45°C.
Защита от взлома, возможность установки сигнализации и систем видеонаблюдения.
Шумоподавление. Возможность работы в непосредственной близости с жилой застройкой.
Возможность демонтажа и транспортировки. При необходимости БМНС можно демонтировать, погрузить на трал и переместить на новую точку, сохранив всё оборудование.

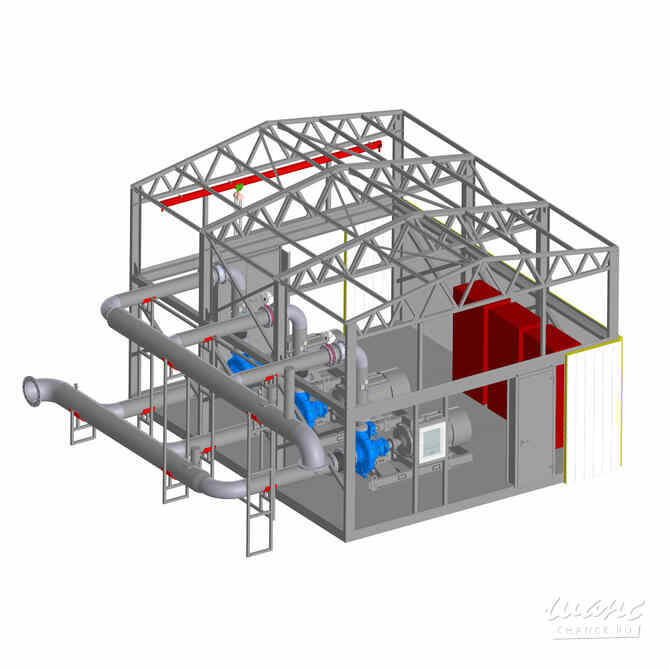

Главное преимущество БМНС — заводская сборка и полная внутренняя обвязка.
Основное оборудование

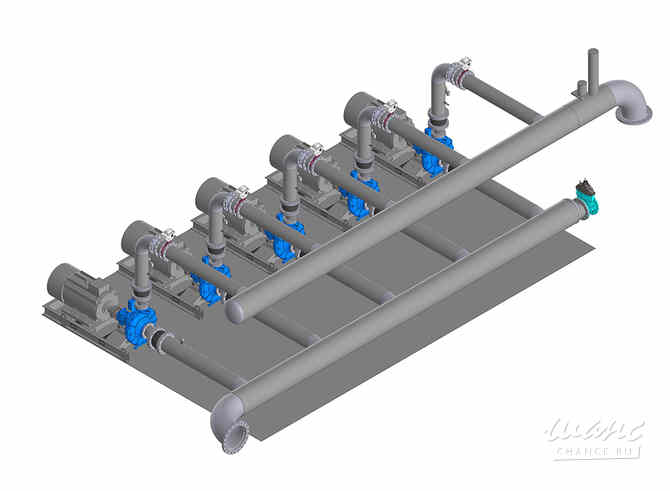

Насосные агрегаты (2–4 шт., включая резервный или аварийный) — центробежные, многоступенчатые либо промышленные консольные (К, Д, 1Д).
Обвязка насосов — трубопроводы из стали (с ППУ-изоляцией при необходимости), нержавейки или напорного полиэтилена. Обязательно: обратные клапаны, запорная арматура (задвижки, шаровые краны), фильтры грубой и тонкой очистки.
Мембранный расширительный бак (для компенсации гидроударов и поддержания давления при малых расходах).
Подпорный клапан (регулятор давления «после себя») и перепускная линия с предохранительным клапаном.
Коллектор подачи на выход из станции с установкой датчиков давления/расхода.
Система управления и автоматики (ШУН)
Шкаф управления с программируемым логическим контроллером (ПЛК) и частотными преобразователями (опционально) — для автоматического пуска/останова, переключения ведущего/резервного насоса, поддержания заданного давления вне зависимости от расхода.
Система защиты по сухому ходу, перегреву обмотки, току, вибрации, перекосу фаз.
Контроллер удаленного мониторинга (GSM, Ethernet, RS-485 Modbus, Profibus DP) — интеграция в автоматизированные системы диспетчерского управления (АСУД, SCADA)

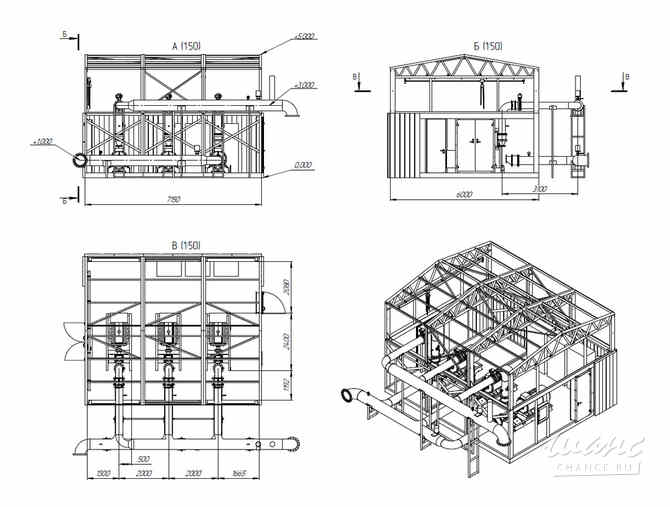

Модуль-контейнер (блок-бокс)
Каркас из стальных гнутых профилей, обшивка оцинкованным металлом.
Утеплитель (минвата, ППУ) толщиной 80–150 мм в зависимости от климатического исполнения.
Внутренняя отделка — оцинкованный лист или панели.
Внутренние инженерные системы
Электрика: Вводной щит, внутреннее освещение (рабочее/аварийное), розетки 220В, кабельные стойки.
Микроклимат: Отопление (электрические ТЭНы или трубчатые электронагреватели (ТЭНы) с терморегулятором, реже — водяное подключение к внешней системе) и система принудительной вентиляции для отвода тепла от насосов летом.
Дополнительно: Дренажная система (насос для откачки возможных протечек), датчики протечки, противодымная защита (при требовании пожарных служб).
Климатическое исполнение и условия эксплуатацииБМНС проектируются под любой климат согласно ГОСТ 15150 для макроклиматических районов:
ХЛ1 (Холодный климат, категория 1) — работа при температурах окружа
